IR86ET65

IR86ET65

座机号：86mm
保持转矩：3.50-12.50N.m
电源电压：24-80VDC/18-60VAC
全闭环：1000线（4000 Counts）编码器反馈
支持力矩模式：碰撞回原、恒力矩、夹取物体
运行模式全兼容：IO控制、脉冲控制、指令控制、内部编程
输入兼容：5-24VDC，输出为集电极OC输出，耐压30VDC
全面保护：过压、欠压、过流、绕组开路、位置偏差
非易失性存储：配置参数储存在MCU内部的FLASH中
滤波频率范围广：50K-5M可选，出厂默认300KHz
速度可达3000转；距离超过10000000圈（200steps/rev）
上位机界面友好，功能全面
立即咨询

电气参数

电机型号

保持力矩(N.m )

机身L (mm)

轴长(mm)

轴径(mm)

相电流(A)

相电阻(Ω)

相电感(mH)

转子惯量(g. c㎡)

IR86ET65

6.5

98

32

14

6

0.63

3.5

2500

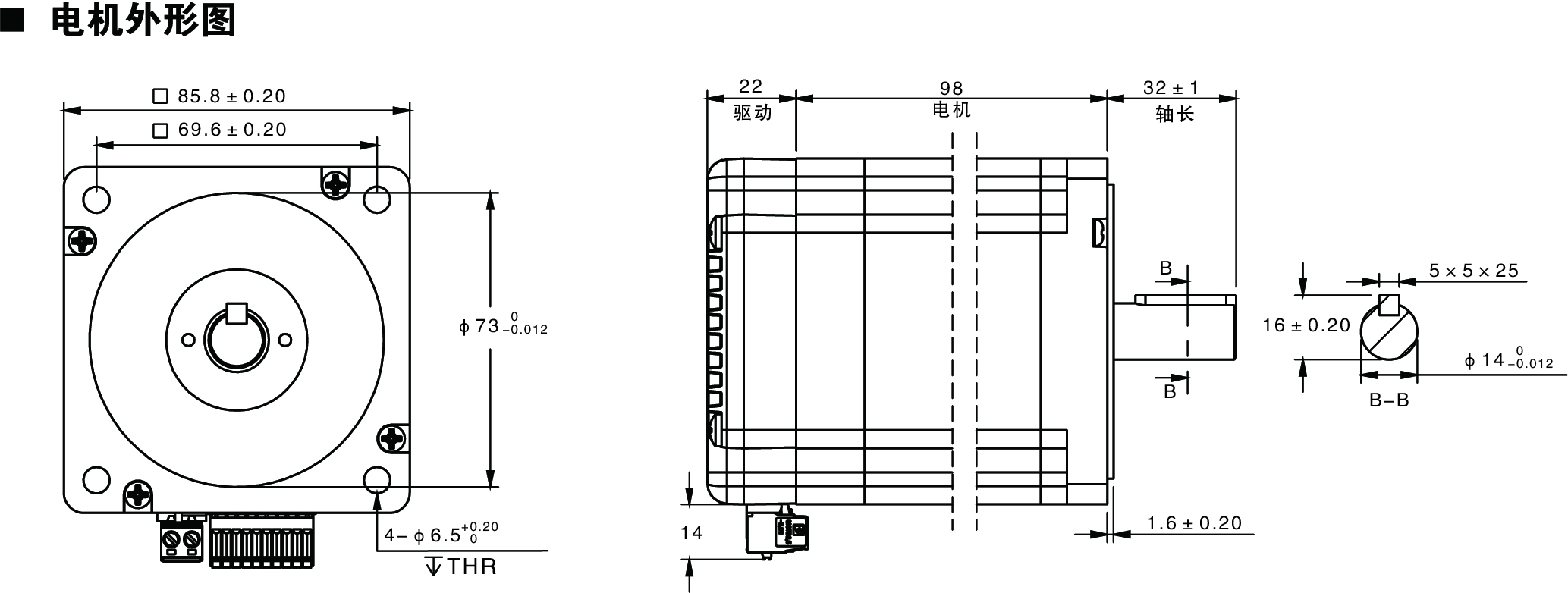

2D尺寸图

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • IR86ET65
  • .PDF
  • 1052KB
  • 下载

3D模型

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • IR86E(V)(T)65
  • .step
  • 23450KB
  • 下载

使用手册

  • 文件名称
  • 文件类型
  • 大小
  • 下载
  • IR86ET硬件手册
  • .PDF
  • 2375KB
  • 下载
